转辙机控制电路故障监测系统简介

转辙机承担着轨道交通线路道岔转换的功能,转辙机运行的是否可靠,直接影响到运营的安全和效率。随着轨道交通的飞速发展,运营压力越来越大,当发生道岔转换故障时,很难对各种故障进行及时的判断和处理,从而影响到正常的运营。本监测系统可对转辙机控制电路的运行故障进行定位、定点准确的判断,从而能快速查找故障点,排除故障,有效的提高了运营的效率,具有非常好的应用价值。

系统组成

(1)系统由下位机和上位机组成,便于系统的维护和升级换代。

(2)上位机采用工控机,运行稳定、可靠,便于大数据量的存储和分析判断。

(3)下位机采用工控结构,按照功能划分出通讯板、转换板和采集板,便于依据实际情况,灵活的进行系统的升级和调整。

(4)传感器选择的是隔离型的高精度的传感器,在保证采样精度的前提下,与原系统隔离,保证安全。



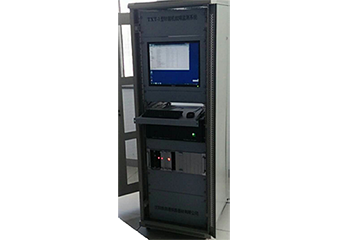

转辙机控制电路故障监测系统

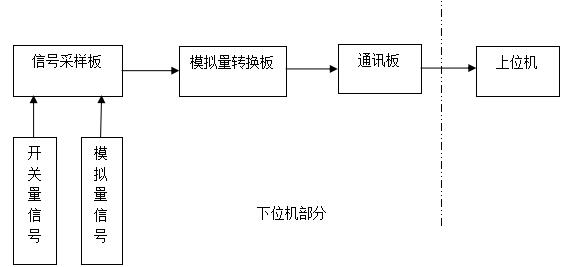

系统结构图

系统结构图

在转辙机故障监测系统中,下位机完成数据的采集、整理和传输,由上位机进行数据的存储、分析、判断和显示。

工作原理

转辙机故障监测系统基于微机监测的基本原理及信号采集方式,搭建一个判断与处置的综合系统平台。以“故障导向安全”为设计理念,并充分考虑了转辙机控制的特点,参考铁路信号微机监测系统的工作原理和采集方式,在道岔控制电路中接入了电压传感器和电流传感器,能在转辙机运行的时间内监测其运行状态和转换时间。并根据“道岔控制电路”中固有的规律、特点,并利用这些规律、特点来分析、判断、查找控制电路故障,对电路中的关键点的电压、电流与时间的对应关系来判断动作完成到哪一步,确定故障点所在位置及故障现象,还可对电气特性偏离预定界限及时与报警,能发现电路故障预兆以防止事故发生,为转辙机设备维修提供可靠信息。

监测过程

转辙机故障监测系统的监测包括两种,实时监测和历史监测。实时监测,就是在转辙机没有动作的情况下,按一定的时间间隔、监测一些关键采样点的数据,以便及时发现问题。历史监测,就是当转辙机完成一次转换后,依据下位机采集到、并上传的完整的转换过程的各个采样点数据,进行分析判断,以确定故障发生在哪一步,再精准到哪个电路元器件及配线或某种机械故障。

用户操作

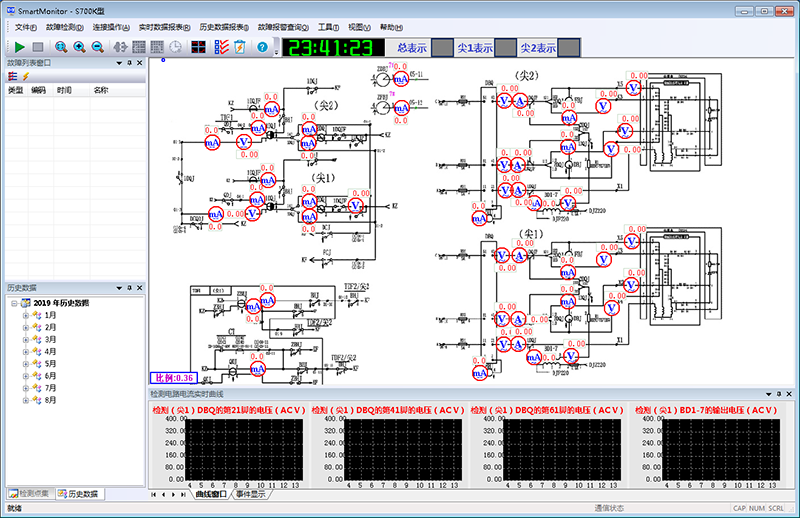

运行转辙机故障监测系统的上位机软件,显示如下界面,开始进行转辙机的故障监测。

电气原理图

在电气原理图上,将会实时显示对应采样点的数据值,如果搬动道岔,下位机则进行操作过程的数据采集,并把数据传送给上位机,由上位机进行存储、分析、判断和相应的显示。

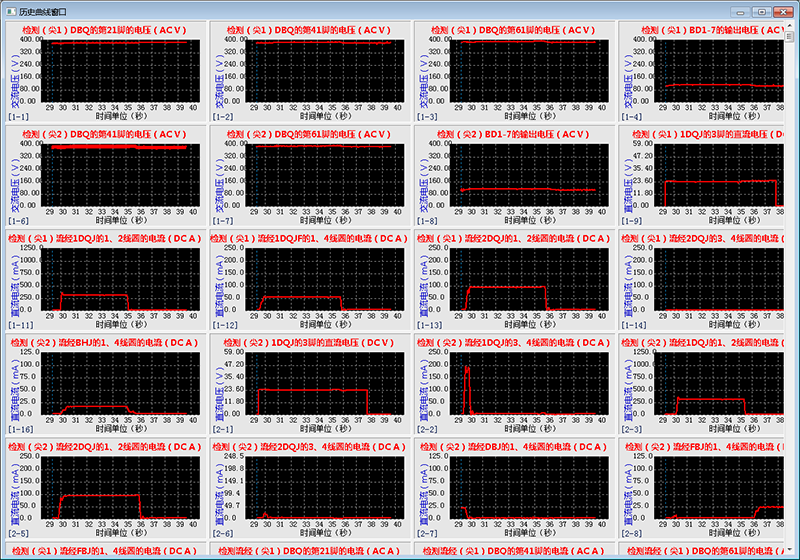

当上位机收到历史数据后,形成的各个采样点的历史曲线,可以方便对故障进行判断,下图为收到正常反操数据的显示效果。

曲线数据

通过对曲线数据的综合分析,可以直观、快速、准确的判断故障的位置,显示故障点及排除故障的方法。可以有效的缩短故障处理时间。

系统采用多文档菜单界面显示方式,主菜单项主要由故障监测、故障信息查询、查询报表、系统管理和系统帮助组成。可方便的进行故障信息的查询,查询系统的日、月、年报表,和数据的管理。
