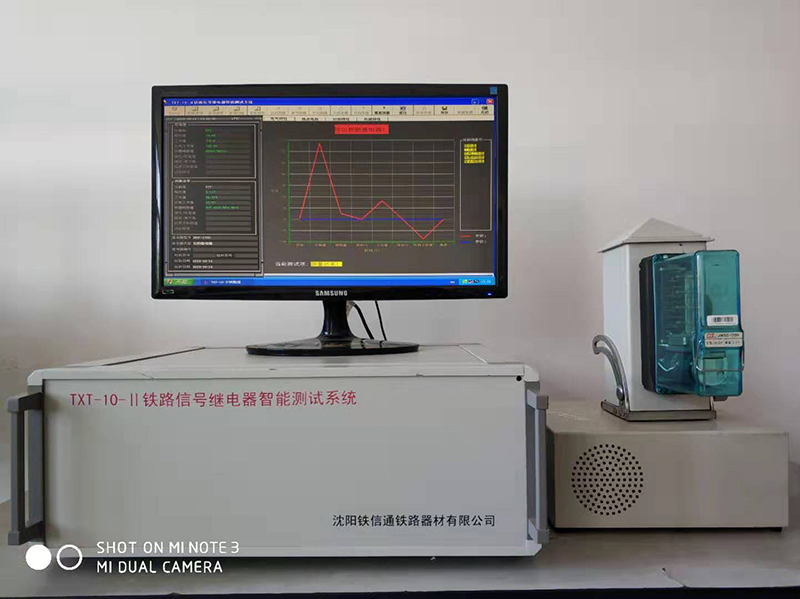

TXT-10-Ⅱ铁路信号继电器智能测试台

系统简介

TXT-10-Ⅱ铁路信号继电器智能测试台适用于电务部门对铁路信号继电器进行入所验收和检修一体机。操作简便、测量速度快、功能全、精度高。箱体结构可根据用户要求自由选择台式机和桌面机。电气部分采用先进的模块设计,体积小,结构紧凑。主要由VB应用程序、电阻测量模块、电量测量模块、辅助测量模块和高速调压电源组成。上位机与各模块及调压电源之间采用RS485总线通讯,可实现多模块同时测量,

大大提高了测量速度(测量JWXC-1700全部参数只需大约56秒)。

四种继电器型号检索方式 : 类型查询、型号选择、条码扫描和智能检索。

四种继电器测量方式 : 自动测试、手动测试、单项测试和齐度测试。

主要技术指标:

直流电压测量范围:0—250V

测量精度:±0.5%

交流电压测量范围:0—250V

测量精度:±0.5%

直流电流测量范围:0—1.6A

测量精度:±0.5%

交流电流测量范围:0—5A

测量精度:±0.5%

时间特性测量范围:0—200秒

测量精度:±0.001秒

接点电阻测量范围:0Ω—1Ω

测量精度:±1mΩ

线圈电阻测量范围:0Ω—20K

测量精度:±1%

继电器的标准值显示在屏幕左上角。测量结果采用十分直观的图表和数字同时显示,如测量结果的某一参数偏离标准值,则以红色提示。

本系统采用一个测试插座完成新、老型号继电器九十余种的测试工作(包括):

无极继电器无极缓放继电器

无极加强接点继电器


JWXC-2.3

JWXC-H310

JWJXC-100

JWXC-7

JWXC-H340

JWJXC-440

JWXC-440

JWXC-H600

JWJXC-480

JWXC-1000

JWXC-500/H300

JWJXC-6800

JWXC-1700

JWXC-500/H330

JWJXC2-6800

JWXC-2000

JWXC-H1000

JWJXC-7200

JWXC-370/480



无极加强接点缓放继电器

整流继电器

整流缓放继电器

JWJXC-H80/0.06

JZXC-440

JZXC-H18

JWJXC-H120/0.17

JZXC-480

JZXC-H142

JWJXC-H120/0.4

JZXC-20000

JZXC-H156

JWJXC-H125/0.13



JWJXC-H125/0.44

整流加强接点继电器

热力继电器

JWJXC-H125/80

JZJXC-100

JRXC-30

JWJXC-H135/135

JZJXC-7200

JRXC-270

JWJXC-H1000



发码式继电器

防雷型整流继电器

交流继电器

FJ-1

JZXC-18F

JJC-400

FJ-4

JZXC-H18F1

JJXC-15

道口时间继电器

JZXC-16/16

JJXC-400

JSC-30

JZXCF-480


有极加强接点继电器

交流加强接点继电器

传输继电器

JXJXC-3000

JJJC5-3.2

JCZC1-31

JYJXC-J3000

JJJC-3.5

JCZC1-48

JYJXC-135/220

JJJC1-52

JCZC1-72

JYJXC-H135/220

JJJC3-110

JCZC5-140

JYJXC-220/220

JJJC7-120

JCZC-150

JYJXC-160/260

JJJC4-185

JCZC3-150

动态继电器

JJJC5-190

JCZC4-1900

JAC-1000


JCZC2-2000

JARC-1000

偏极缓放继电器

有极继电器

JDAC-1700

JPXC1-H270

JYXC-270

JDXC-1000

JPXC2-H270

JYXC-660

JDXC-1700

JPJXC-H270

时间继电器

JSDPC-820

单闭磁继电器

JSBXC-780

JSDPC-1000

JDBXC-1100

JSBXC-820

JSDXC-1700

JDBXC-550/550

JSBXC-850

JSDXC1-1700

偏极继电器

JSBXC1-850

JSDXC2-1700

JPXC-1000

JSBXC-870
