TXT-Ⅱ型 编码里程计 传感器 速度表 综合检修台 功能简介

TXT-Ⅱ型转速测试台是在长期维修实践过程中经过积累归纳反复验证后开发的设备。为轨道交通测速设备的维修提供准确的测量参数,供维修人员参考。综合检修台目前可以完成编码里程计(光电型)、测速电机(光电型和霍尔型)以及双指针速度表的参数测量。本公司研制的综合检修台具备很强的升级空间,可以根据需求准备了完善的测试手段和解决方案。

一、主要功能:

1、分自动和手动两种测试模式,可以支持五通道电气参数测量

2、电气参数和机械故障报警提示

3、维修报告打印

4、提供维修信息录入功能,方便用户对测量数据进行备份和查找

二、工作参数:

1、测速范围:0~2500rpm

2、通道数:最多支持5通道测量

3、输出波形:方波

4、输出幅度:高电平≥9V,低电平≤2V

5、脉冲占空比:50% ±10%

6、波形窜动:±36°

7、脉冲相位差:90°±45%(双、四)面向出轴顺时针旋转,

7、脉冲相位差:CH1超前CH2,CH2超前CH3,CH3超前CH4。

7、脉冲相位差:120%±60%(三)面向出轴顺时针旋转,

7、脉冲相位差:CH1超前CH2,CH2超前CH3。

8、工作电源:DC12~30V

9、功耗电流:≤40mA(每通道,空载)

10、负载电流:≤20mA(每通道)

11、绝缘电阻:正常情况下≥500MΩ,极端湿热情况≥20MΩ(通道对外壳及各通道之间)

三、设备优势:

TXT-II型综合检修台可以根据需求,测试编码里程计、测速电机(光电型、霍尔型)及速度表的性能参数。设备采用高性能伺服电机,可以根据测试需求准确发生相应数量的旋转脉冲,精准的转速,准确模拟并记录列车停车位置。设备真实模拟列车由低速到高速的行进过程,通过骤然加减速,来验证编码里程计、测速电机和速度表是否能准确反应列车的行进速度,结合不同转速下编码里程计、测速电机和速度表的性能参数,来判断维修是否达到合格标准。

TXT-II型综合检修台分自动和手动两种测量模式,方便维修人员灵活选择,配备的计算机软件界面友好,提供打印,存储测量结果,数据库共享和数据提取等功能,方便备份和查找。在检测编码里程计、测速电机和速度表电气性能的同时,通过相关参数的测量,可以准确判断码盘是否存在油性灰尘,准确判断电缆是否存在断线或接触不良,准确判断壳体是否发生形变,准确判断转轴是否存在偏心,能够可靠解决机械杂音,全面并有效解决里程计、测速电机和速度表的电气和机械故障。

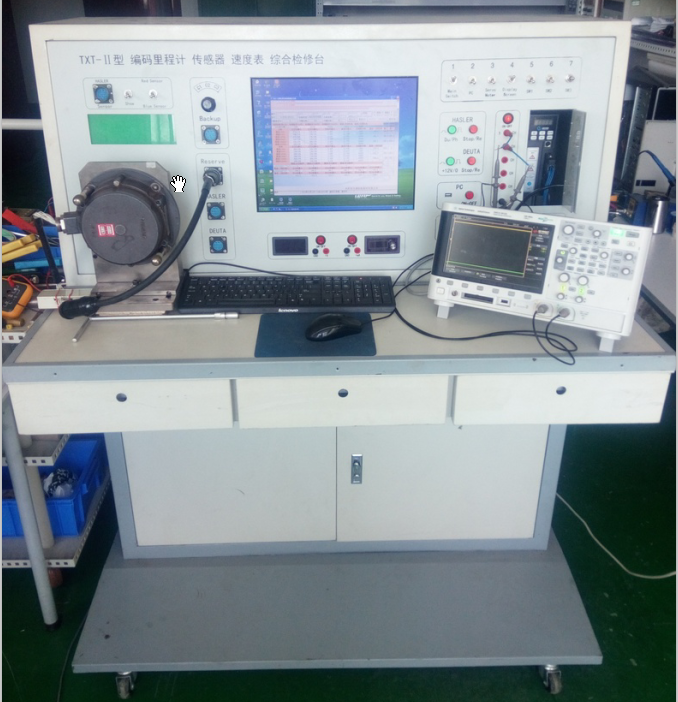

TXT-Ⅱ型 编码里程计 传感器 速度表 综合检修台
